HDMI矩陣式切換器, EDID管理, IR/RS232/GUI操控
XM-G0404
HDMI矩陣式切換器, EDID管理, IR/RS232/GUI操控, XM-G0404

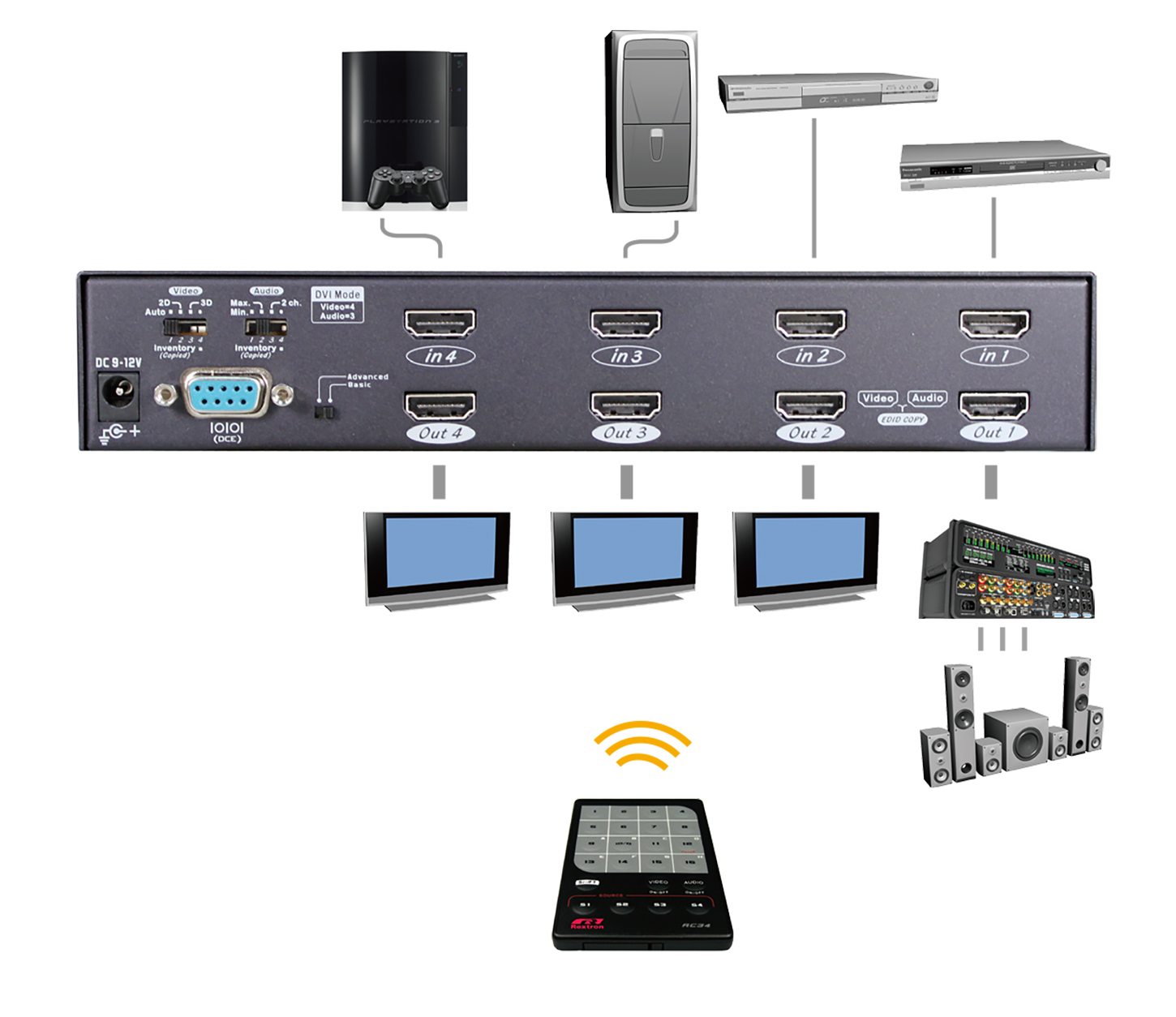

4進4出XM-G0404, 矩陣式切換器, 支援紅外IR及序列RS-232控制, 使用者可從4個HDMI 訊號源中任選1個畫面並播放到4個HDMI螢幕/投影機. 您可以在5米範圍內用遙控器或切換器上的按鈕來選擇所需的輸入訊號源, 無需插拔訊號源端設備, 內嵌的序列埠介面允許使用者通過Serial控制設定矩陣系統或經由家庭影院系統來整合本矩陣系統. HDMI矩陣,在工控領域中其序列控制功能也簡化了各個集成商系統整合的門檻. 讓視聽設備運用更方便簡約也更高效.
4進4出HDMI矩陣式切換器獨特的EDID複製功能使其能夠從多媒體家庭影院音響、投影、功率擴大機系統中單獨取得音訊及視頻的EDID參數, 把高解析度的視訊訊號和高品質的音訊信號分別複製到系統記憶體, EDID配置功能保證了音訊在5.1 / 7.1聲道的家庭影院系統中精確的播出, 超凡的EDID拷貝預設功能確保了視頻的精確穩定及高畫質的輸出.
矩陣式切換器, XM-G0404內建播放排程功能,可預先設定 時/日/星期/迴圈/頻道 等放映行程, 也可將不同行程以不同播放檔案編號存檔以備日後所需. Rextron HDMI矩陣切換器XM-G0404 廣泛用於數位標牌,醫療教學環境,培訓設施,會議室,監控中心及家庭影音消費市場.安裝簡單且不需任何專業知識也可輕易操作.
4進4出XM-G0404, 矩陣式切換器, 支援紅外IR及序列RS-232控制, 使用者可從4個HDMI 訊號源中任選1個畫面並播放到4個HDMI螢幕/投影機. 您可以在5米範圍內用遙控器或切換器上的按鈕來選擇所需的輸入訊號源, 無需插拔訊號源端設備, 內嵌的序列埠介面允許使用者通過Serial控制設定矩陣系統或經由家庭影院系統來整合本矩陣系統. HDMI矩陣,在工控領域中其序列控制功能也簡化了各個集成商系統整合的門檻. 讓視聽設備運用更方便簡約也更高效.
4進4出HDMI矩陣式切換器獨特的EDID複製功能使其能夠從多媒體家庭影院音響、投影、功率擴大機系統中單獨取得音訊及視頻的EDID參數, 把高解析度的視訊訊號和高品質的音訊信號分別複製到系統記憶體, EDID配置功能保證了音訊在5.1 / 7.1聲道的家庭影院系統中精確的播出, 超凡的EDID拷貝預設功能確保了視頻的精確穩定及高畫質的輸出.
矩陣式切換器, XM-G0404內建播放排程功能,可預先設定 時/日/星期/迴圈/頻道 等放映行程, 也可將不同行程以不同播放檔案編號存檔以備日後所需. Rextron HDMI矩陣切換器XM-G0404 廣泛用於數位標牌,醫療教學環境,培訓設施,會議室,監控中心及家庭影音消費市場.安裝簡單且不需任何專業知識也可輕易操作.
- 4×4 HDMI矩陣切換器,相容HDTV及3D HDTV高畫質數位元影像
- 完全相容HDMI 1.4/1.3b規格
- 控制方式:
- 前面板按鈕控制
- 紅外遙控
- RS232控制
- GUI控制
- GUI (圖形化使用者介面) 的功能，圖形表示連接的即時狀態使得控制更簡單、有效
- 音訊聲道配置設定，理想應用于杜比5.1 / 7.1家庭影院視聽系統
- 可設置掃描與顯示的模式
- 可選擇掃描的時間間隔
- 每個輸出端都可單獨開啟或關閉HDMI訊號
- 優化訊號的裝置,可從輸出設備中選擇最佳效果的訊號輸出
- 支持解析度達1080p，2048 x 1152
- 支援3D影像訊號，HDCP加密數位傳輸及 Blu-ray藍光播放
- 機架式1U高度
高端系統設置功能
- 可編輯播放排程 (小時/星期/週末/工作日/每日,迴圈)
- 每個輸入和輸出的圖示都可以命名及使用自定的圖示
- 斷電時保存原有的設定

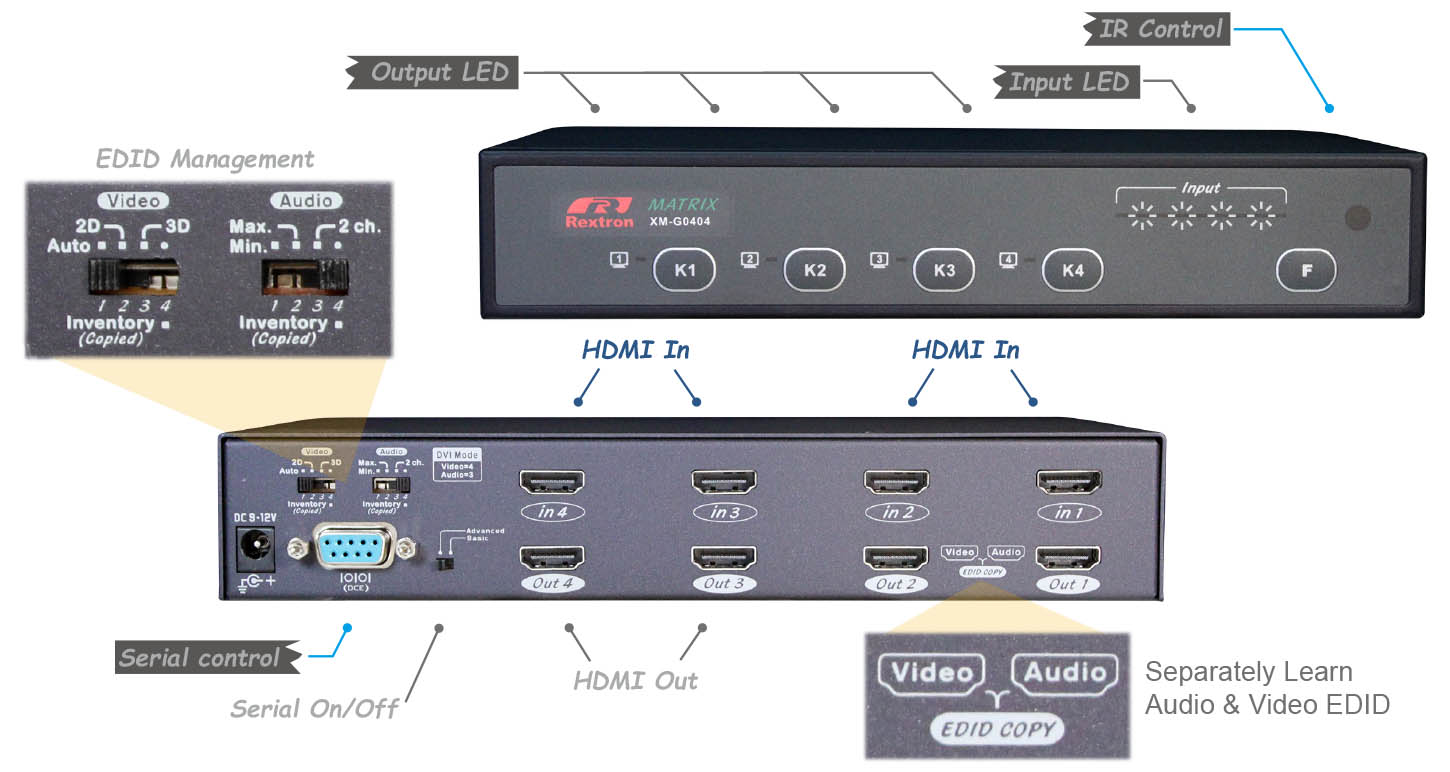

獨特EDID 功能
- 多功能EDID設置如EDID複製EDID模擬及預設功能，確保精確高畫質輸出
- 獨特的音視頻資料結構體系可分別單獨複製影像及聲音的EDID，來整合多媒體系統(5.1/ 7.1/ Dolby Digital/ DTS/ LPCM), 可從多媒體及家庭劇院系統中單獨讀取音訊及視頻的EDID
- 如果顯示器的EDID不可用, 系統提供記憶體(預設)的EDID資訊
- 從所連接的顯示裝置中讀出和保存EDID資訊並輸出給延伸顯示系統

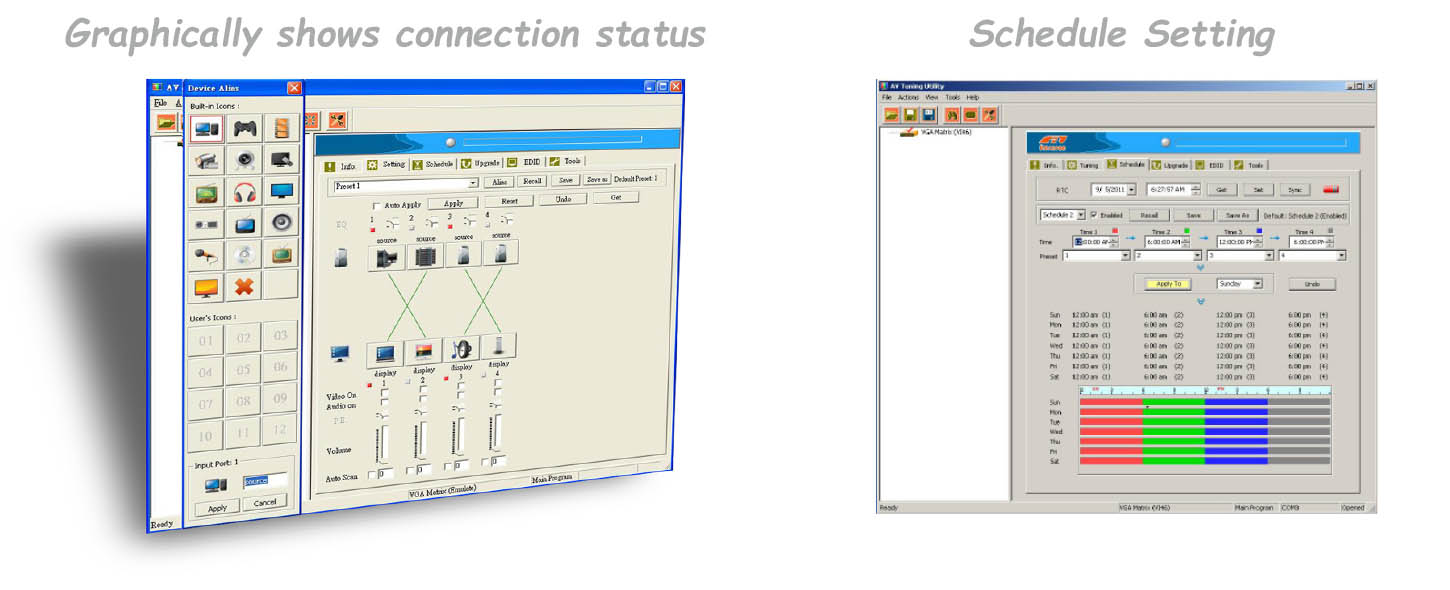

圖形化使用者介面軟體操作特點(GUI)
- 以簡單的圖示顯示連接的路由狀態
- 最常用的功能會以圖示方式保持在最上層操作窗, 操作上更簡單、更高效
- 路由分布圖形化,可任意命名埠名稱及更改各埠圖像顯示
|
Model Name |
XM-G0404 |
|
Video Resolution (Max.) |
1920 x 1200 @60Hz (4:4:4) |
|
Video Input |
HDMI x 4 |
|
Video Output |
HDMI x 4 |
|
IR Control |
IR Sensor ( Front ) |
|
Serial Control |
DB-9 x 1 ( RS-232 ) |
|
Slide Switches |
EDID Mode Switch ( Audio ) x 1 |
|
Push Buttons |
Input Selection x 4 |
|
LED Indicator |
Status x 1 |
|
HDCP Compliance |
HDCP 1.3 Compliant |
|
Video & Audio Configruation |
Auto / Inventory |
|
Power Supply |
DC 12V |
|
Operation Environment |
0~40°C, Humidity<80% |
|
Storage Temperature |
-20~60°C |
|
Enclosure |
Metal |
|
Dimension H x W x D (mm) |
34 x 22 x 100 |
|
Weight (g) |
960 |
