DP進 / HDMI出 影像轉換器, EDID處理器, 8K EDID讀取/複製/模擬, 輸出/輸入EDID, EDID FEEDER, VCDDC-8K22PM

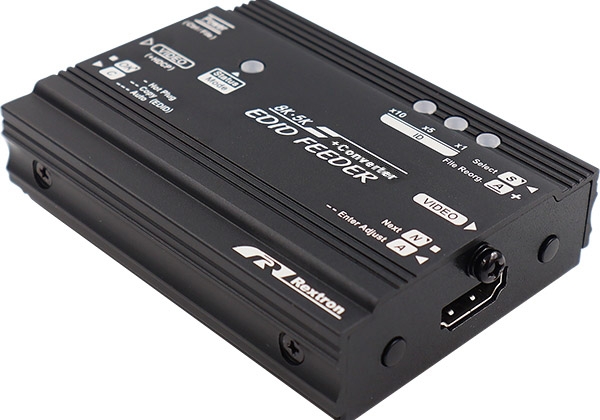

VCDDC-8K22PM
Rextron VCDDC-8K22PM, EDID處理器, 為一台純硬體架構設計專門解決或修理EDID (延伸顯示能力識別資料) 等各項疑難雜症. 在影音訊號源端 (PC/ DVD播放器) 及顯示設備端 (螢幕/ 投影機) 扮演訊息溝通橋梁的角色. 讀取所連接螢幕EDID複製其規格參數並完美模擬出各種顯示特性. 面對市場顯示器規格林林總總, Rextron VCDDC EDID處理器提供多達30組記憶區塊 (1預設值+ 29自定義) 可存放多種EDID參數, 使用者可利用此記憶區塊內的資料來執行往後的各項設定, 包括 EDID 讀取複製模擬等程序.
基於HDMI 2.1規範, VCDDC-8K22PM 最高可乘載 7680x4320@60Hz ( 4:4:4 ), 48Gbps ( FRL6 ) 頻寬, 且支援最新 HDMI 2.1 影像顯示技術如 HDR/ VRR/ QMS/ QFT/ ALLM. 此外VDDC 附加的影像訊號放大技術 (Video Booster) 可增加影音訊號源及顯示設備之間的延伸距離

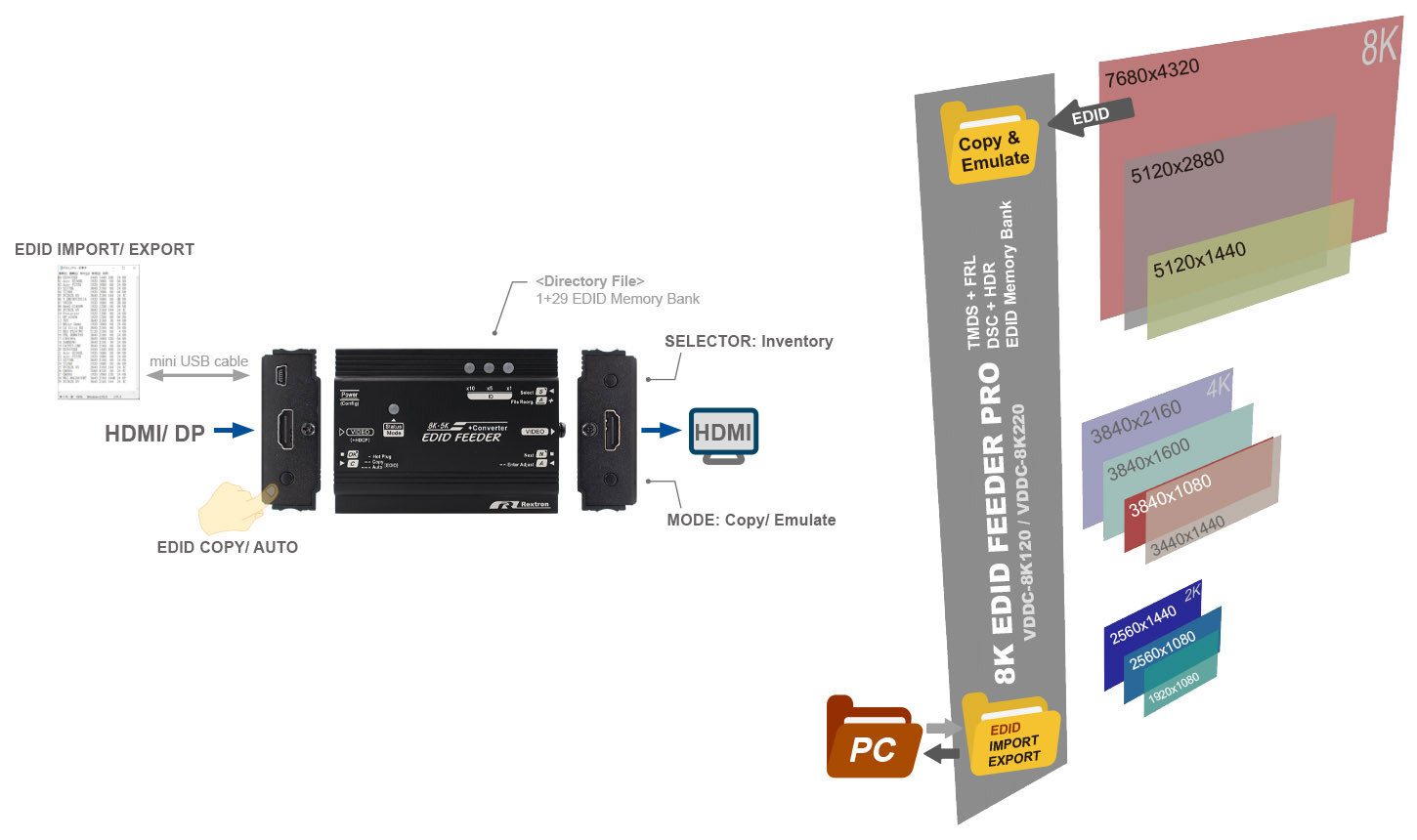

EDID輸入與輸出
無痛學習, Rextron EDID處理器 VCDDC-8K22PM 自動EDID功能可免除複雜操作程序, 可自發性 (Auto Mode) 提供自動EDID讀取和自動EDID複製, 讓初學者輕鬆學習與操作. 對於進階使用者 Rextron EDID 仿真功能可模擬螢幕連接（虛擬屏幕）進而無需顯示器實體安裝.
- 8K DP/ HDMI EDID處理器, EDID讀取複製與模擬功能
- HDMI 2.1規範, 支援最高解析7680x4320@60Hz ( 4:4:4 ), 48Gbps ( FRL6 )
- 同時支援HDMI TMDS 及FRL傳輸協議
- 支援DP DSC, HDMI HDR/ VRR/ QMS/ QFT/ ALLM 顯像技術
- 可提供30組(1預設+ 29自定義) EDID設置, 包括 讀取/ 複製/ 模擬.
- EDID Copy, 讀取複製並儲存所銜接螢幕EDID, 正確辨認所接螢幕解析度避免黑屏閃屏發生
- EDID 自動學習功能, 免除繁雜設定讓初學者更容易操作
- EDID模擬, 可在無外接螢幕狀態下正常啟動影音播放設備(PC, KVM, BD Player,..)
- EDID 參數可經由USB埠輸出與輸入, 進行進階分析
- EDID Summary : EDID 參數輸出後經統合整理可在PC上以條列方式(CFG格式) 檢閱
- Hot Plug按鍵設計,免除線材重複拔插及接入等動作
- 支援HDCP 高頻寬數位內容保護
- 體積小,隨插即用,無需安裝任何軟體
|
Model Name |
VCDDC-8K22PM |
|
MAX. Video Resolution |
7680x4320@60Hz ( 4:4:4 ) |
|

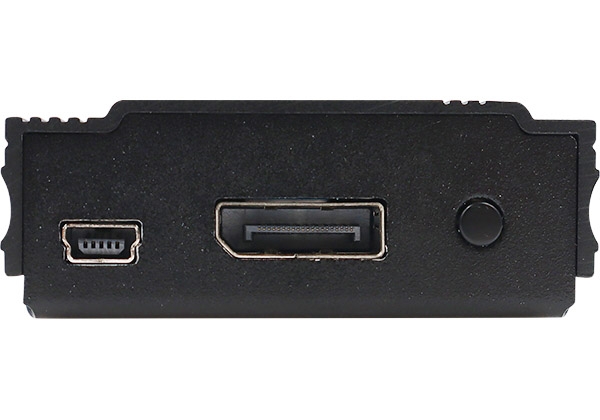

Video Input |
DisplayPort 2.0 x 1 |
|

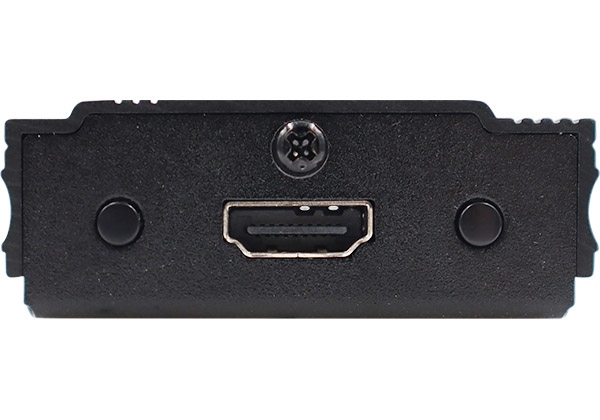

Video Output |
HDMI 2.1 x 1 |
|
EDID Summary |
CFG Text File x 1 ( Via Mini USB ) |
|
EDID Memories |
EDID Auto Copy x 1 |
|
EDID Import |
Via Mini USB x 1 |
|
EDID Export |
Via Mini USB x 1 |
|

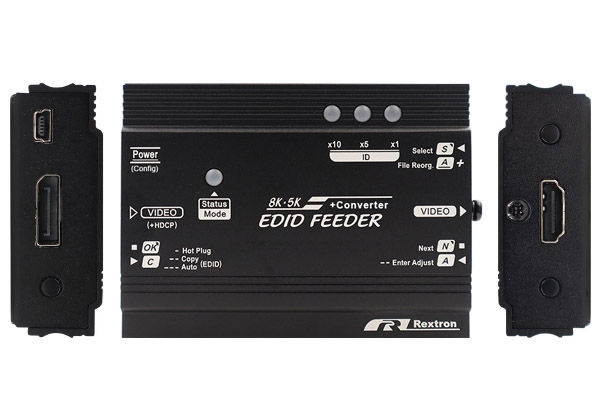

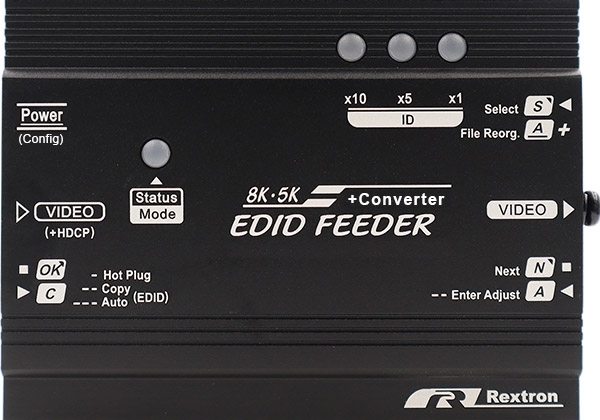

Push Buttons |
Copy x 1, Adjust x 1, Select x 1 |
|
LED Indicator |
ID x 3 |
|
HDCP Compliance |
HDCP 1.4 / 2.2 / 2.3 |
|
Power Supply |
DC 5V ( Mini-USB ) |
|
Operating Environment |
0~40°C, Humidity<80% |
|
Storage Temperature |
-20~60°C |
|
Enclosure |
Anodized Aluminum ( Black ) |
|
H x W x D (mm) |
22 x 60 x 80 |
|
Weight (g) |
200 |
相關產品 :
|
Model Name |
Video Input |
EDID Export |
EDID Import |
EDID Memories |
EDID Summary |
|
VCDDC-8K22PM |
DisplayPort 2.0 |
Yes |
Yes |
1+29 |
Yes |
|
VDDC-8K120 |
HDMI 2.1 |
Yes |
Yes |
1+29 |
Yes |
|
VCDDC-8K20PM |
DisplayPort 2.0 |
Yes |
No |
1+3 |
No |
|
VDDC-8K10 |
HDMI 2.1 |
Yes |
No |
1+3 |
No |
