HDMI 分佈式矩陣系統, 音訊嵌入, 雙向IR/RS232延伸, 電視牆設置, EDID, RS232操控
NVXM-M31
HDMI 分佈式矩陣系統, 音訊嵌入, 雙向IR / RS-232延伸, 電視牆設置, EDID, RS-232操控, NVXM-M31

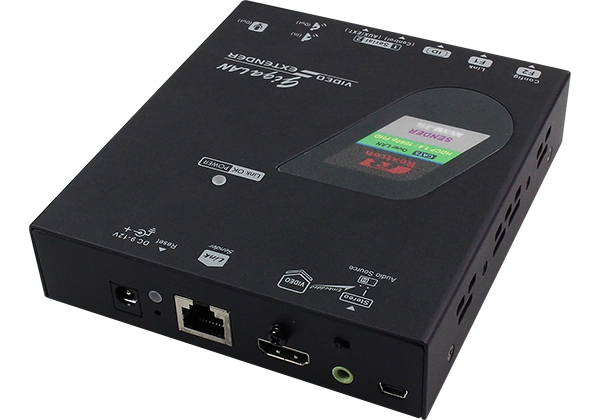

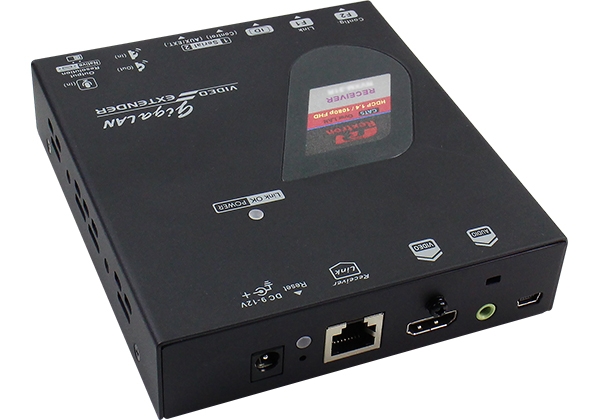

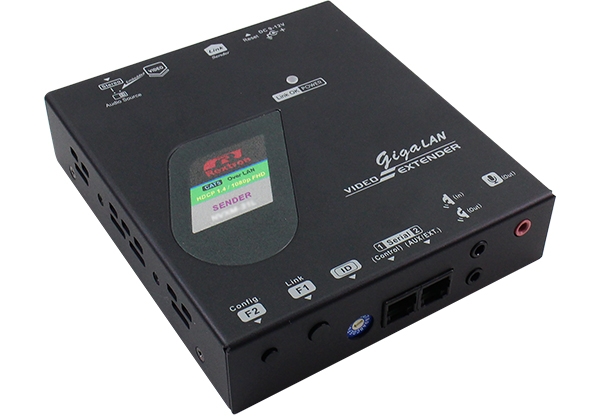

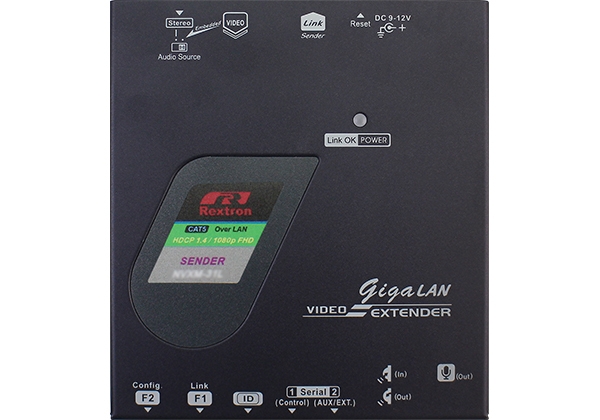

NVXM-M31= NVXM-31L (Tx發射端) + NVXM-31R (Rx接收端)
NVXM-M31, 分佈式矩陣系統, 由發射端單元(NVXM-31L) 與接收端單元(NVXM-31R) 組成, 經由乙太網路傳送 HDMI/ Audio/ IR/ Serial等影音及控制訊號. 收送端共計16組字碼的數字旋轉開關 (Rotary Switch) 可供調節與配對, NVXM系列能執行1對1/ 1對多/ 多對多 矩陣影音廣播, 訊號傳送彼此間獨立互不干擾, 依照頻寬需求 (Giga LAN) 最大可同時於網路空間內傳送4組1080p 影像.
網路型 HDMI 分佈式矩陣系統 EDID Copy功能複製Rx端螢幕的EDID並將此參數傳回相應的Tx端, 整合播放設備與訊號源端之間最佳影像解析度及影像輸出效果, 接收端支援影像縮放 (Scaler) 技術可選擇並確保影像以原生解析度或限制以720p輸出.
音源融合+雙向音頻傳輸
NVXM-M31= NVXM-31L (Tx發射端) + NVXM-31R (Rx接收端)
NVXM-M31, 分佈式矩陣系統, 由發射端單元(NVXM-31L) 與接收端單元(NVXM-31R) 組成, 經由乙太網路傳送 HDMI/ Audio/ IR/ Serial等影音及控制訊號. 收送端共計16組字碼的數字旋轉開關 (Rotary Switch) 可供調節與配對, NVXM系列能執行1對1/ 1對多/ 多對多 矩陣影音廣播, 訊號傳送彼此間獨立互不干擾, 依照頻寬需求 (Giga LAN) 最大可同時於網路空間內傳送4組1080p 影像.
網路型 HDMI 分佈式矩陣系統 EDID Copy功能複製Rx端螢幕的EDID並將此參數傳回相應的Tx端, 整合播放設備與訊號源端之間最佳影像解析度及影像輸出效果, 接收端支援影像縮放 (Scaler) 技術可選擇並確保影像以原生解析度或限制以720p輸出.
音源融合+雙向音頻傳輸
獨立雙向立體聲延伸功能同時進行雙向音頻傳送, 分佈式矩陣系統每一個Tx可同時對1000個地點(Rx)廣播, 在 1對1情況下支援Tx到Rx 或 Rx到Tx 雙向語音訊號傳輸. 音源嵌入功能將3.5mm Audio 融合入HDMI訊號以數位音頻方式輸出 (Tx端外接麥克風). 獨立音源輸入輸出功能方便整合外接音源設備, 如結合緊急廣播, 監聽機房伺服器運作示警等, 實現異地語音傳遞與溝通. 能符合內容創作者在影音後製過程需求, 針對社群媒體工作者簡化了音效剪輯特效合成的作業流程, 也可運用在演講及會議簡報等工作場合.
分佈式矩陣系統雙向紅外IR訊號延伸功能 NVXM-M31的發射與接收端均標配2個紅外線接口, 一收一送, 兩兩對應, 支援38KHz~56KHz IR頻寬符合市場絕大多數紅外線設備的兼容性, 例如電視,投影機, 數位機上盒, DVD藍光播放器…等等設備遠端操控, 紅外線感應器線材最長可達3.0m (另購) 避免因環境障礙物等阻隔可配合不同場合安裝.
RS-232訊號傳輸 + RS-232 系統控制 (RJ11轉DB9)
分佈式矩陣系統雙向紅外IR訊號延伸功能 NVXM-M31的發射與接收端均標配2個紅外線接口, 一收一送, 兩兩對應, 支援38KHz~56KHz IR頻寬符合市場絕大多數紅外線設備的兼容性, 例如電視,投影機, 數位機上盒, DVD藍光播放器…等等設備遠端操控, 紅外線感應器線材最長可達3.0m (另購) 避免因環境障礙物等阻隔可配合不同場合安裝.
RS-232訊號傳輸 + RS-232 系統控制 (RJ11轉DB9)
分佈式矩陣系統NVXM-M31 支援全雙工 (Full-duplex) 序列訊號傳輸. 而其系統控制方面支援RS-232控制 (指令列) 及 GUI (圖形化) 使用者介面軟體操作雙功能. 至於廣告及會議簡報最倚重的電視牆功能, 規模從2x2, 3x3,….8x8. 特別適用於展場,舞台秀,演唱會,廣告標牌等應用場合可由RS-232或Web GUI 設置完成. 在環控領域中其序列RS-232控制及圖形化使用者介面軟體操作（GUI）功能更簡化了各個集成商系統整合的門檻.
● 網路型 HDMI 分佈式矩陣系統, 由一台發射端(Tx)及一台接收端(Rx)單元組合
● 支援千兆網路 (Giga LAN ) 降低信號延遲, 方便系統管理
● 傳輸3.5mm立體聲, HDMI影音, 雙向紅外IR, 及RS-232串列信號
● 支援1對1 / 1對多 / 多對多 矩陣影音廣播
● 旋轉開關Rotary Switch有16組ID可系統供配對使用
● 獨立雙向立體音頻延伸功能 (Speaker+Mic)
● 支援HDMI音頻嵌入功能, 將3.5mm Audio嵌入HDMI訊號以數位音頻方式輸出
● 影像縮放 (Scaler) 技術確保影像以原生解析度或以720p播放.
● 每一頻道(Tx)可同時對1000個地點(Rx)廣播
● 經由千兆網集線器(Giga LAN ) 可同時傳送4組FHD 1080p影音訊號
● 支援雙向IR紅外訊號(38KHz~56KHz)延長功能, 適用於多媒體影音裝置播放控制
● 支援全雙工RS-232通訊系統串列訊號延伸, 適用於投影機架設布幕控制與門禁監視攝影系統應用
● 支援RS-232 Serial (指令列) 及GUI (圖形化) 系統設置
● 支援 EDID Copy 避免黑屏閃屏狀況發生
● 支援HDCP 1.4加密數位傳輸及藍光播放
● LED燈號顯示連接狀況,視頻狀態
● 可加購VESA機架固定器
電視牆影像拼接功能
● 支援 2×2,3×3,4×4……8×8影像陣列拼接
● 支援螢幕不規則排列拼接顯示(適用於展場,廣告標牌,演唱會,舞台秀…….)
