NVKM-M42

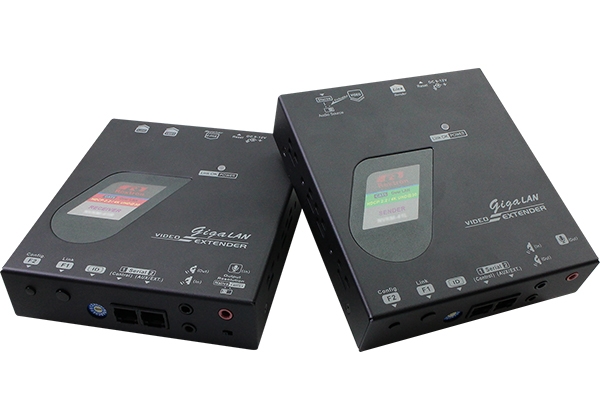

網路型HDMI延長器, NVKM-M42 由一台發射端單元 (NVKM-42L) 與一台接收端單元 (NVKM-42R) 組合而成. 經由乙太網路(Giga LAN) 傳送 4K HDMI/ Audio/ IR/ RS-232 等影音及控制訊號. 收送端16組字碼的數字旋轉開關 (Rotary Switch) 可供調節與配對, 支援1對1 / 1對多 / 多對多 等多種網路傳輸組合, 最多可同時支援4組FHD影像訊號陣列發送, 訊號傳送彼此間獨立互不干擾. PoE免插電設計節省施工成本.
音源融合+雙向音頻傳輸
雙向紅外IR訊號延伸功能, NVKM-M42的發射端與接收端均標配2個紅外線接口, 一收一送, 兩兩對應, 支援38KHz~56KHz IR頻寬符合市場絕大多數紅外線設備的兼容性, 例如電視,投影機, 數位機上盒, DVD藍光播放器…等等實現遠端操控, 免除兩端異地奔波之苦. 紅外線感應器線材最長可達3.0m (另購) 避免因環境障礙物等阻隔因素可配合不同場合安裝.
NOTE: PoE 供電功能需指定相應網路集線器Ethernet Switch, 且總供電量不得超過該網路集線器最大乘載負荷
- 網路型分布式HDMI 延伸器由一台發射端及一台接收端單元組合
- 支援1對1 / 1對多 / 多對多 矩陣影音廣播
- 支援千兆網路 (Giga LAN Hub) 降低信號延遲, 方便系統管理
- 傳輸3.5mm立體聲, 4K HDMI影音, 雙向紅外IR, 及RS-232串列信號
- 獨立雙向立體音頻延伸功能 (Speaker+Mic)
- 支援HDMI音頻嵌入功能, 將3.5mm Audio嵌入HDMI訊號以數位音頻方式輸出
- 影像縮放 (Scaler) 技術確保影像以原生解析度或以1080p輸出.
- 支援 EDID Copy 避免螢幕黑屏閃屏狀況發生
- 旋轉開關DIP Switch有16組ID可系統供配對使用
- 每一頻道(Tx)可同時對1000個地點(Rx)廣播
- 支援雙向紅外訊號(38KHz~56KHz)延長功能, 適用於多媒體影音裝置播放控制
- 支援全雙工RS-232通訊系統串列訊號控制, 適用於投影機架設布幕控制與門禁監視攝影系統應用
- 支援RS-232 Serial (指令列) 及GUI (圖形化) 系統設置
- 支援HDCP 1.4加密數位傳輸及藍光播放
- LED燈號顯示連接狀況,視頻狀態及HDCP狀態
- PoE免插電設計節省施工成本
- 不須安裝任何軟體,支援各作業系統Windows / Mac / Linux / Chrome O.S.
- 支援 2×2,3×3,4×4……9×9(Max.)影像陣列拼接
- 支援螢幕不規則排列拼接顯示(適用於展場,廣告標牌,演唱會,舞台秀…….)
|
Model Name |
NVKM-M42 ( PoE ) |
|
|
NVKM-42L ( Transmitter ) |
NVKM-42R ( Receiver ) |
|
|
Video / Audio Input |
HDMI x 1 |
N/A |
|
Video / Audio Output |
N/A |
HDMI x 1 |
|
Video Resolution (Max.) |
UHD 3840x2160@30Hz ( 4:4:4 ) |
|
|
LEDs |
x 1 |
x 1 |
|
Serial Control |
Yes |
|
|
Serial Extension |
Yes |
|
|
IR Extension |
Yes |
|
|
Audio Switch |
x 1 |
N/A |
|
Push Buttons |
Reset x 1, Function x 2 |
Reset x 1, Function x 2 |
|
LAN HUB |
GbE LAN HUB with IGMP, Jumbo Frame |
|
|
MAX. Bandwidth |
850Mbps Each Video Source |
|
|
Maximum Distance |
Point-to-Point : 150M |
|
|
System Expandability (Max.) |
16 |
16 |
|
Control Method |
Web (LAN), Serial |
|
|
Storage Temperature |
0~40°C, Humidity<80% |
|
|
Control Method |
-20~60°C |
|
|
Power Supply |
DC 48V from Lan Port |
|
|
H x W x D (mm) |
28 x 117 x 130 |
|
|
|
580 ~ 590 |
|
