產品名稱 : 4K HDMI多對多分布式, 網路型影音延長器, 音訊嵌入, RS232雙向IR延伸, 雙向音源傳輸, 電視牆, RS232控制
產品型號 : NVKM-M41
ReadMore
產品描述
  • 網路型分布式HDMI影音延伸器,由一台發射端及一台接收端單元組合
  • 支援1對1 / 1對多 / 多對多 矩陣影音廣播
  • 旋轉開關DIP Switch有16組ID可系統供配對使用
  • 支援千兆網路 (Giga LAN Hub) 降低信號延遲, 方便系統管理
  • Video Wall
  • 4K 30
  • Bidirectional IR Extension
  • RS 232 Extension
  • Video Matrix
  • RS 232 Control
  • WEB GUI Control
  • EDID Management
  • HDCP 1.4
4K HDMI多對多分布式, 網路型影音延長器, 音訊嵌入, RS-232雙向IR延伸, 雙向音源傳輸, 電視牆, RS-232控制, NVKM-M41

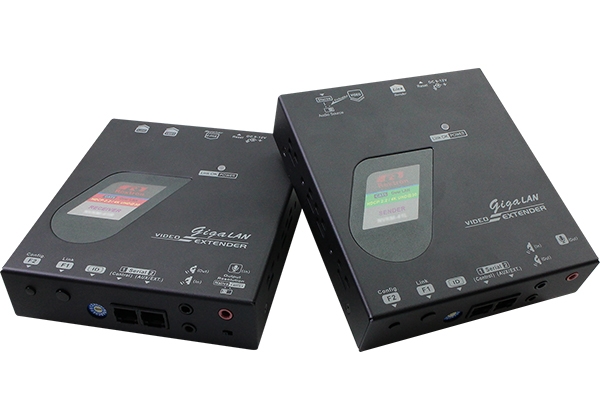

NVKM-M41= NVKM-41L (Tx 發射端) + NVKM-41R (Rx 接收端)

網路型影音延長器, NVKM-M41 由一台發射端單元 (NVKM-41L) 與一台接收端單元 (NVKM-41R) 組合而成. 經由乙太網路(Giga LAN) 傳送 4K HDMI/ Audio/ IR/ RS-232 等影音及控制訊號. 收送端16組字碼的數字旋轉開關 (Rotary Switch) 可供調節與配對, 支援1對1 / 1對多 / 多對多 等多種網路傳輸組合, 最多可同時支援4組FHD影像訊號陣列發送, 訊號傳送彼此間獨立互不干擾.
網路型影音延長器-IO

網路型影音延長器EDID Copy功能可複製Rx端螢幕的EDID並將此參數傳回相應的Tx端, 整合播放設備與訊號源端之間最佳影像解析度及影像輸出效果, 接收端支援影像縮放 (Scaler) 技術可選擇並確保影像以原生解析度或限制以1080p輸出.

音源融合+雙向音頻傳輸
獨立雙向立體聲延伸功能, 多對多網路型影音延長器同時進行雙向音頻傳送, 從Tx端到Rx端或是從Rx端延長到Tx端皆可. 音源嵌入功能將3.5mm Audio 融合入HDMI訊號以數位音頻方式輸出 (Tx端外接麥克風). 獨立音源輸入輸出功能方便整合外接音源設備, 如結合緊急廣播, 監聽機房伺服器運作示警等, 實現異地語音傳遞與溝通. 能符合內容創作者在影音後製過程需求, 針對社群媒體工作者簡化了音效剪輯特效合成的作業流程, 也可運用在演講及會議簡報等工作進行場合.

雙向紅外IR訊號延伸功能, NVKM-M41的發射端與接收端均標配2個紅外線接口, 一收一送, 兩兩對應, 支援38KHz~56KHz IR頻寬符合市場絕大多數紅外線設備的兼容性, 例如電視,投影機, 數位機上盒, DVD藍光播放器…等等實現遠端操控, 免除兩端異地奔波之苦. 紅外線感應器線材最長可達3.0m (另購) 避免因環境障礙物等阻隔因素可配合不同場合安裝.
網路型影音延長器-application

RS-232訊號傳輸 + RS-232 系統控制 (RJ11轉DB9)
網路型影音延長器支援全雙工 (Full-duplex) 序列訊號傳輸. 而其系統控制方面支援 RS-232控制 (指令列) 及 GUI (圖形化) 使用者介面軟體操作雙功能, 在環控領域中簡化了各個集成商系統整合的門檻. 廣告及會議簡報最倚重的電視牆功能, 規模從2x2, 3x3,….9x9. 特別適用於展場,舞台秀,演唱會,廣告標牌等應用場合可輕輕鬆鬆由RS-232或Web GUI 設置完成.
  • 網路型分布式HDMI影音延伸器,由一台發射端及一台接收端單元組合
  • 支援1對1 / 1對多 / 多對多 矩陣影音廣播
  • 旋轉開關DIP Switch有16組ID可系統供配對使用
  • 支援千兆網路 (Giga LAN Hub) 降低信號延遲, 方便系統管理
  • 傳輸3.5mm立體聲, 4K HDMI影音, 雙向紅外IR, 及RS-232串列信號
  • 獨立雙向立體音頻延伸功能 (Speaker+Mic)
  • 支援HDMI音頻嵌入功能, 將3.5mm Audio嵌入HDMI訊號以數位音頻方式輸出
  • 影像縮放 (Scaler) 技術確保影像以原生解析度或以1080p輸出.
  • 支援 EDID Copy 避免螢幕黑屏閃屏狀況發生
  • 每一頻道(Tx)可同時對1000個地點(Rx)廣播
  • 支援雙向紅外訊號(38KHz~56KHz)延長功能, 適用於多媒體影音裝置播放控制
  • 支援全雙工RS-232通訊系統串列訊號控制, 適用於投影機架設布幕控制與門禁監視攝影系統應用
  • 支援RS-232 Serial (指令列) 及GUI (圖形化) 系統設置
  • 支援HDCP 1.4加密數位傳輸及藍光播放
  • LED燈號顯示連接狀況,視頻狀態及HDCP狀態
  • 不須安裝任何軟體,支援各作業系統Windows / Mac / Linux / Chrome O.S.
電視牆影像拼接功能
  • 支援 2×2,3×3,4×4……9×9(Max.)影像陣列拼接
  • 支援螢幕不規則排列拼接顯示(適用於展場,廣告標牌,演唱會,舞台秀…….)

Model Name

NVKM-M41

NVKM-41L ( Transmitter )

NVKM-41R ( Receiver )

  Video / Audio Input

HDMI x 1
Analog Stereo ( Audio Embed Function )

N/A
Microphone In

  Video / Audio Output

N/A
Microphone Out

HDMI x 1
Analog Stereo

  Video Resolution (Max.)

UHD 3840x2160@30Hz ( 4:4:4 )

  LEDs
  (Power / Connection Status)

x 1

x 1

  Serial Control

Yes

  Serial Extension

Yes

  IR Extension

Yes

  Audio Switch

x 1

N/A

  Push Buttons

Reset x 1, Function x 2

Reset x 1, Function x 2

  LAN HUB

GbE LAN HUB with IGMP, Jumbo Frame

  MAX. Bandwidth

850Mbps Each Video Source

  Maximum Distance

Point-to-Point : 150M
Unit-to-HUB : 100M

  System Expandability (Max.)

16

16
Broadcast: 16000

  Control Method

Web (LAN), Serial

  Operation Environment

0~40°C, Humidity<80%

  Storage Temperature

-20~60°C

  Power Supply

DC 12V

  H x W x D (mm)

28 x 117 x 130 (Each Unit)

  Weight (g)

570 ~ 580
