4K60 2進2出 HDMI影像處理器, PbP, PiP, 影像縮放, 切換分配, 拼貼與分割, EDID管理設置及串列控制功能
GQSM-200

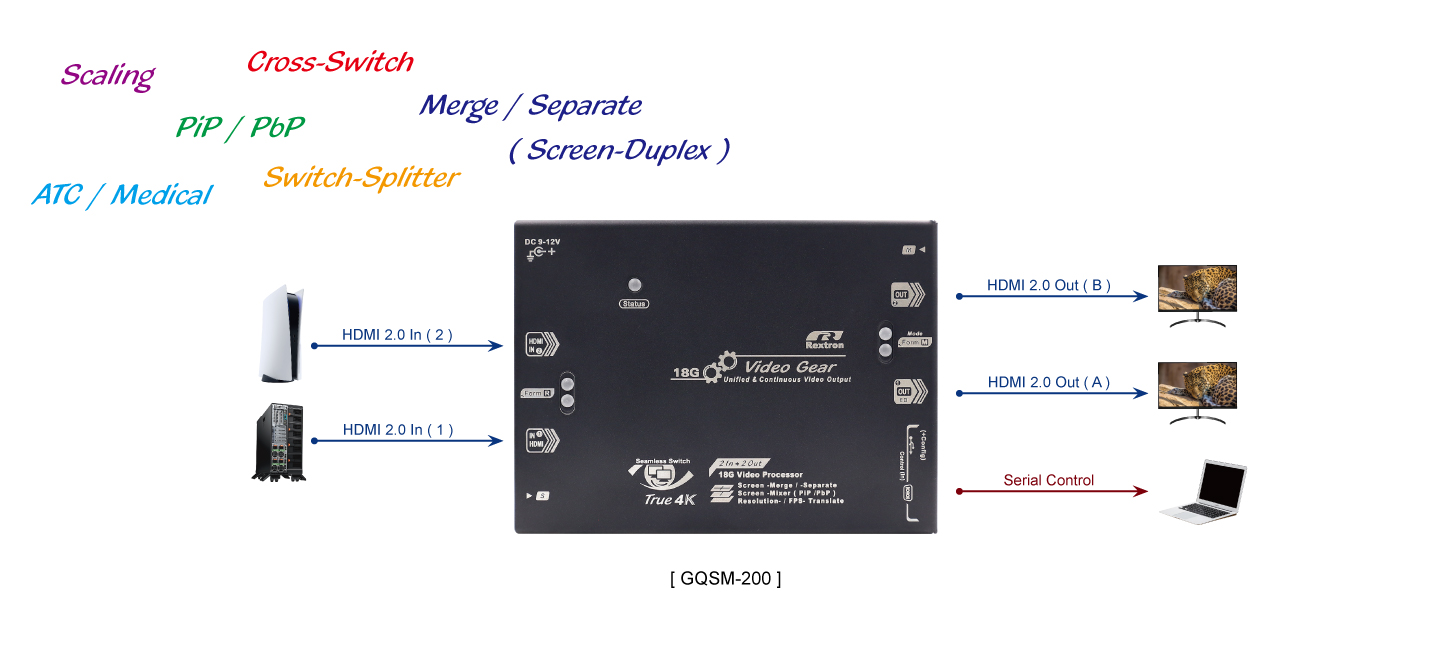

Rextron 2進2出 HDMI影像處理器 GQSM-200 可將視訊輸入端訊號轉換為多種顯示模式輸出, 其中包括 PiP、PbP、多畫面、分割和切換分配模式等。 輸入端訊號經轉換後可在電視螢幕或投影機上顯示, 最高可支援4K@60Hz (4:4:4) 的解析度。影像處理器側面的兩個旋轉開關可提供完整EDID設置功能和靈活的顯示佈局管理。
HDMI影像處理器: 16x16組EDID預置解析度及顯像模式管理
在拼貼模式 (multiplex) 下，兩個視訊來源合二為一且並排顯示，可以水平顯示在32:9 寬高比顯示器上，也可以垂直顯示在16:18 寬高比螢幕上，形成完整未剪切、無失真的影像。
另外，在分割模式下，視訊來源確認輸出埠 EDID 設置狀態，然後完整的 HDMI 來源訊號均勻地分為兩個影像區塊，再分配給兩台顯示器同時播放。
● 將原本32:9 顯示器輸出,經影像處理後,變成兩個 16:9 顯示器輸出
串列功能遠端控制
- 2進2出 HDMI影像處理器
- 實現影像切換分配, PbP, PiP, 影像拼貼與影像分割等多功能影像處理系統
- 切換分配器模式下支援無延遲HDMI無縫瞬切功能
- 18Gbps高帶寬HDMI 2.0規範3840x2160@60Hz (4:4:4)
- 圖像縮放功能 (Scaler) 支援FHD/ QHD/ UHD 16:9, 21:9, 32:9, 及16:18等螢幕解析度
- 可支援30/ 50/ 60/ 70/ 90/ 120Hz 等螢幕更新率 (依設置)
- 相容HDCP 2.3/ 2.2/ 1.4加密數碼傳輸
- HDMI線扣鎖固設計,避免線材因異動移動而脫落
- 體積輕巧可隱藏於顯示設備後端
- 系統提供16x16組EDID預設設置與顯像模式, 能完美匹配市場絕大多數顯示器規格
- 持續穩定的EDID影像傳輸,避免EDID斷訊，影像閃爍，或黑屏問題
- 支援FHD/ QHD/ UHD 及 16:9, 21:9, 32:9, 16:18 螢幕解析度設定
- 支援2048x2048 ( ATC航管規範)
- 支援1536x2048, 1640x2048, 2100x2800 (醫療設備) 等特殊解析度
- PbP上下左右分割畫面顯示, 具滿框輸出功能,無黑框,無黑邊,畫面不扭曲不變形
- PiP顯示系統, 螢幕呈現子母畫面並可調整位置
- 影像拼貼功能, 將2個HDMI訊號源整合成單一影像以單螢幕輸出
- 影像分割功能, 將單一HDMI訊號源均勻等分到2個螢幕呈現(eg.將 原本32:9 顯示器輸出,經影像處理後,變成兩個 16:9 顯示器輸出)
- RJ-11 to RS-232遠端操控設計可與周邊序列控制介面整合
- 提供虛擬串列埠USB-C Virtual Com設計, 免除額外USB to RS232轉接器購買安裝
|
Model Name |
GQSM-200 |
|
Video Resolution (Max.) |
4096x2160, 3840x2160, 3440x1440 |
|
Special Resolutions |
ATC : 2048x2048, |
|
Dual-Video Resolutions |
2048x2048, 3840x2160, 2560x2880, |
|
Video Input |
HDMI 2.0 x 2 |
|
Video Output |
HDMI 2.0 x 2 |
|
Control Methods |
USB COM / Serial Control / Rotary Switch / Push Buttons |
|
USB COM Control |
USB-C x 1 ( All Baud Rates ) |
|
Serial Control |
RJ-11 x 1 ( 38400bps ) |
|
Rotary Switch Control |
Rotary Switch x 1 ( Video Mode ) |
|
Push Button Control |
Push Button x 1 ( Source Switch ) |
|
HDCP Compliance |
HDCP 2.2 / 1.4 |
|
Video Modes |
Cross-Switch / Switch-Splitter ( Scaler ) / PiP / |
|
Power Supply |
DC 9~12V |
|
Operation Environment |
0~40°C, Humidity<80% |
|
Storage Temperature |
-20~60°C |
|
Enclosure |
Metal |
|
Dimension H x W x D (mm) |
28 x 97 x 130 |
|
Weight (g) |
454 |
