DVI KVM光纖延長器, SC M-M, FHD@2KM,雙控, EDID, Audio/USB/RS232延伸
FXDAS-2022

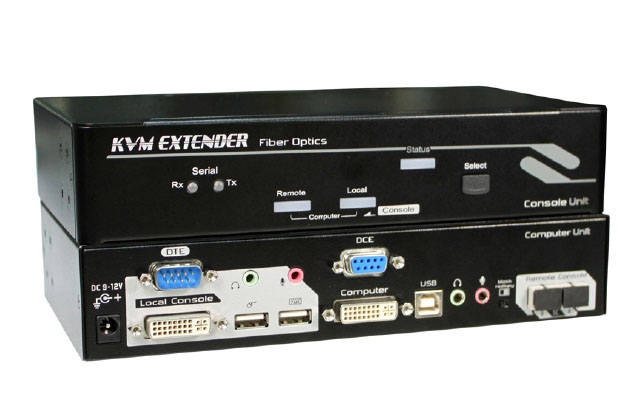

DVI KVM光纖延長器, FXDAS-2022, 由一個電腦端單元 (FXDAS-021P) 加上一個控制端單元 (FXDAS-012S) 所組成. 透過 SC M-M多模光纖線路延長 DVI/ USB/ Audio/ RS-232 等訊號, 訊號傳送彼此間獨立互不干擾, 最遠可達2KM, DVI解析度最高可達 FHD 1920x1080@60Hz ( 4:4:4 ).
全面性EDID管理機制
雙控制端
串聯擴充架構: 獨特的 Mask Hotkey (熱鍵掩碼) 功能
雙向音頻延長功能 (Speaker+Mic) 可同時傳送兩路音頻, 從Tx(PC)端到Rx端(控端)或是從Rx端延長到Tx端皆可, 符合內容創作者在影音後製過程需求, 或是在獨立機房運作中遭遇緊急狀況下的即時告警, 實現異地語音傳遞與溝通.
延長器全雙工RS-232傳輸功能為性價比高且基於純硬體設置的解決方案. 支援所有符合RS-232協定的設備遠端控制與管理. 序列信號延伸功能特別適用於數位標牌, 工控產業, 商辦環境, 智能教室及智能家居等應用.

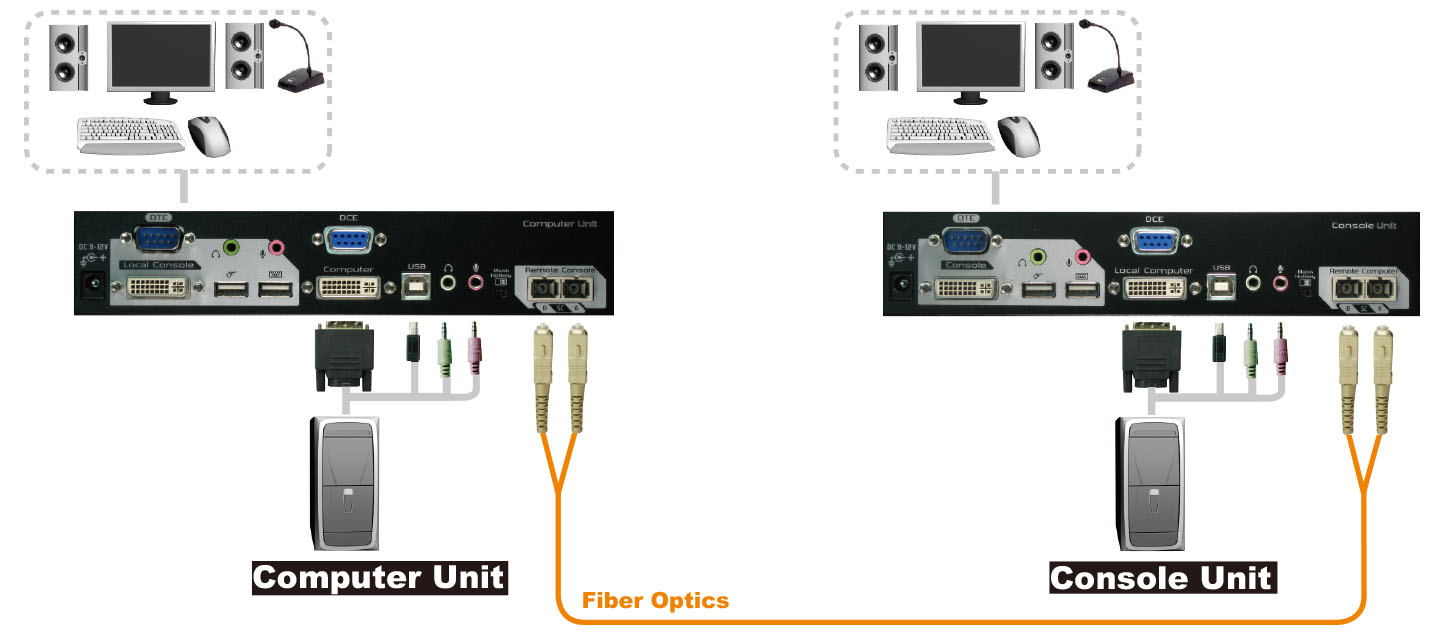

- DVI USB光纖延長器由一台發射端(PC端)及一台接收端(控制端)單元組合
- 接收端USB滑鼠, 鍵盤及螢幕用於操控發射端電腦, 距離達2000米
- SC M-M多模光纖線傳送無壓縮FHD 1080p DVI訊號長達2000米
- 雙控制端設計, 可在不同地點進行伺服機房的控制與管理
- 近遠端DVI同步輸出, 利於影音信號異地檢視
- 延長器操作方式可由前方按鈕切換或熱鍵功能設置
- 具串聯結構功能(主從架構)可讓系統管理擴大延伸

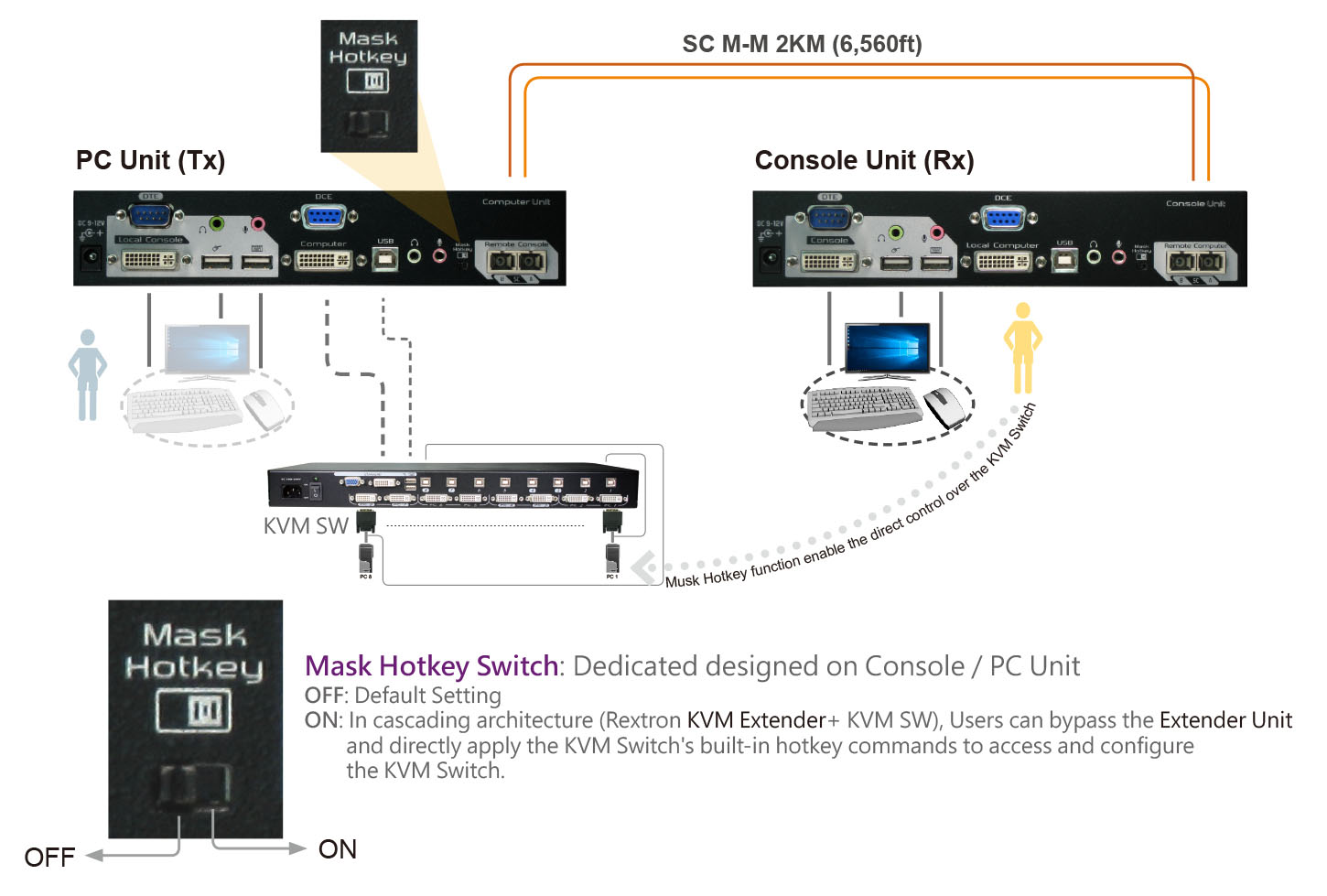

- 熱鍵掩碼 (Mask Hotkey) 功能相容各家KVM切換器串接本機(主從架構), 以擴充伺服器操控數量
- 獨立雙向立體音頻延伸功能 (Speaker+Mic)
- 支援全雙工RS-232通訊傳輸, 適用於投影機架設布幕控制與門禁監視攝影系統串列訊號控制
- EDID Copy及EDID 模擬功能, 避免螢幕閃屏或黑屏
- LED燈號顯示連接狀況,視頻狀態及端口控制狀態
- 支援Windows, Mac, Chrome O.S, Sun and Linux
- 無需安裝任何驅動程式及軟體
|
Model Name |
FXDAS-2022 |
|
|

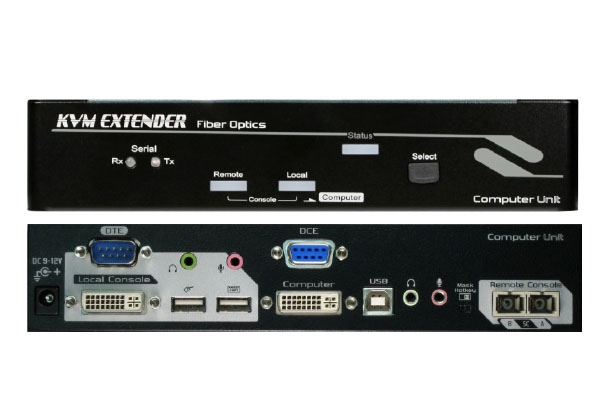

FXDAS-421P (傳送端) |
FXDAS-412S (接收端) |
|
|
MAX.Resolution |
1920x1200@60Hz ( 4:4:4 ) |
|
|
Video Interface |
DVI-DL Input x 1 |
DVI-DL Output x 1 |
|
USB HID Extension |
USB-B x 1 |
USB-A x 4 |
|
Speaker Extension |
3.5mm SPK Jack x 1 ( In ) |
3.5mm SPK Jack x 1 ( Out ) |
|
Microphone Extension |
3.5mm MIC Jack x 1 ( Out ) |
3.5mm MIC Jack x 1 ( In ) |
|
Serial Extension |
DB-9 x 1 ( RS-232 DCE ) |
DB-9 x 1 ( RS-232 DTE ) |
|
Push Buttons |
Enable/Disable Video Output Signal x 1 |
Port Switching x 1 |
|
LED Indicators |
Status x 1, Serial x 2 |
|
|
|
HDCP 1.4 |
|
|
Fiber Link Port |
Multi-Mode SC Duplex x 1 |
|
|
SC Fiber Cable |
Duplex OM3 or OM4 ( 50/125 μm) |
|
|
Extension Range |
MAX. 800M@1080P / 1500M@1080i |
|
|
Power Supply |
DC 12V |
DC 12V |
|
Operation Environment |
0~40°C, Humidity<80% |
|
|
Storage Temperature |
-20~60°C |
|
|
Enclosure |
Metal |
|
|
H x W x D (mm) |
44 x 218 x 130 |
44 x 218 x 130 |
|
Weight ( g ) |
1085 |
1085 |
