產品名稱 : KVM延長器雙控制, 5K 60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理
產品型號 : EGBMU-M3015
ReadMore
產品描述
  • CAT6 HDMI USB延長器, 由一台發射端(PC端)及接收端(控制端)單元組成
  • HDBaseT 3.0 影音工控訊號傳輸
  • 支援螢幕解析度高達5120x1440@60Hz ( 4:4:4 ), 4K@60Hz ( 4:4:4 )
  • 透過CAT6網線發送HDMI 2.0, USB 2.0及全雙工RS232訊號至接收端顯示器或投影機最遠達70~100米
  • 2048 x 2048
  • 4K 60 444
  • 4K 60 420
  • 4K 30
  • RS 232 Extension
  • USB2.0
  • USB HID
  • EDID Management
  • HDCP 2.2
  • HDCP 1.4
KVM延長器雙控制, 4K60@100M, USB 2.0傳輸, HDMI雙向傳輸, 影音切換與分配, 影音分離與融合, RS232訊號延伸, EDID管理, EGBMU-M3015
EGBMU-M3015= EGBMU-3015L (送端, USB Host/ Device) + EGBMU-3010R (收端, USB Device)

KVM延長器雙控制, EGBMU-M3015 由發射器 (主機/ PC)和接收器 (USB 裝置)單元組成,可讓您將 HDMI、USB 2.0、3.5mm 音訊和串列訊號擴展至 70~ 100M。基於最新的 HDBaseT 3.0 技術,KVM延長器雙控制功能可在 Tx 和 Rx 之間傳輸未壓縮的 4K視訊, 音訊和 480Mbps USB 2.0 訊號。

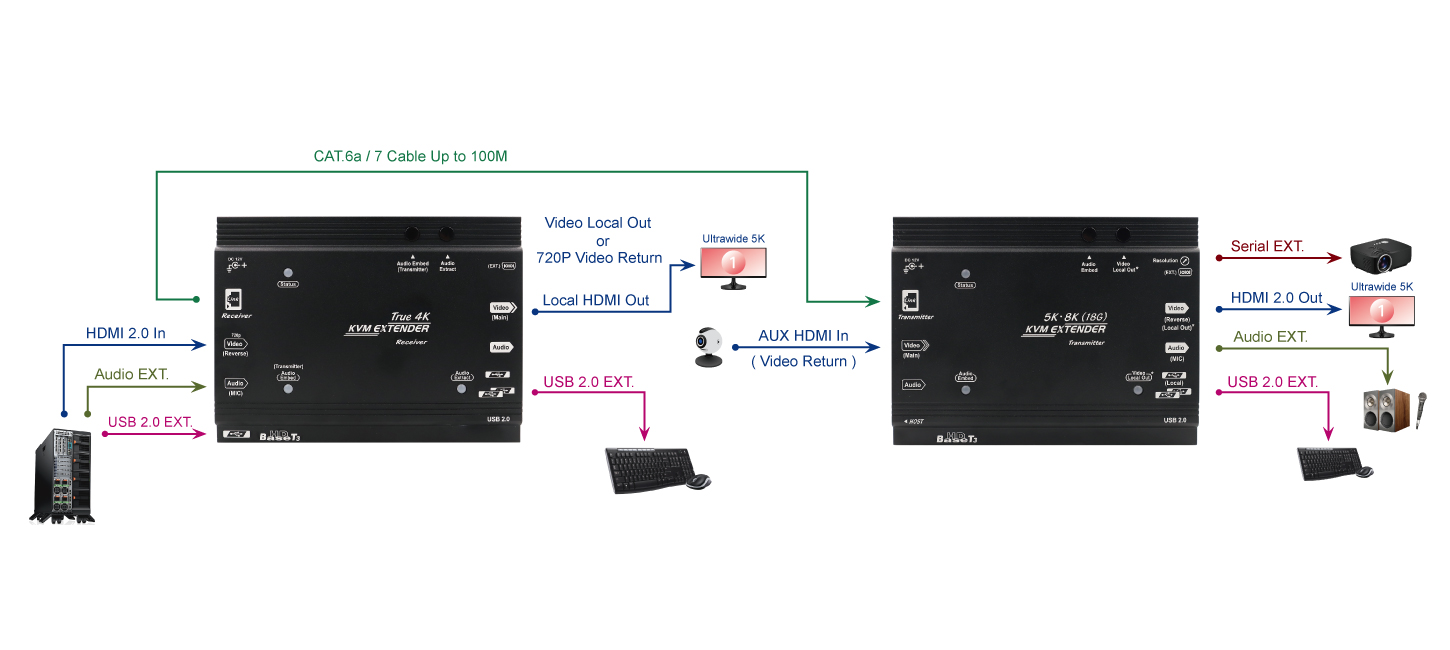

KVM延長器雙控制-介面

EDID管理防止視訊閃爍或黑屏問題
Rextron KVM延長器系統獨特的EDID設定配置技術,提供自動EDID複製、手動EDID複製及EDID模擬功能,可維持恆定的EDID通訊,或針對不同解析度提供預先儲存的EDID資訊參數,支援16:9、21:9及32:9長寬比的顯示器。
KVM延長器雙控制-EDID管理

雙KVM控制台:雙重用戶訪問
KVM延長器雙控制的Tx與Rx單元端皆具備專屬的USB-A連接埠,適用於存取近端與遠端的USB週邊設備。雙控制端功能可讓兩位使用者 (近端與遠端) 共享一台電腦。近端控制端EGBMU-3015L可讓使用者直接存取電腦,而遠端控制端EGBMU-3010R則可讓使用者從遠端控制電腦,就像直接坐在電腦跟前一樣。
KVM延長器雙控制-雙使用者訪問

雙向視訊擴展
雙向HDMI訊號傳輸,結合了視訊切換和視訊分配功能,發射端的視訊輸出連接埠(Local Out)可以顯示來自Tx的本地視訊或來自Rx的遠端視頻,並且只需按一下按鈕即可切換視訊頻道。視訊切換功能提供更好的可視性,讓近端使用者監看來自兩端的影音訊號,而視訊分配功能同時在本地端 (Tx) 和遠端 (Rx) 裝置上廣播視訊訊號。
KVM延長器雙控制-雙向影音切換分配

雙向音訊擴展
Rextron KVM延長器雙控制設備的雙向音訊訊號傳輸結合了音訊嵌入和擷取器功能,可以獨立地將音訊訊號從發射器單元傳輸到接收器單元,反之亦然,並將來自3.5mm來源的音訊任意嵌入到HDMI訊號中,或將HDMI音訊擷取至3.5mm類比立體聲音訊中。多元豐富的音訊串流功能,支援即時廣播、現場廣播、異地廣播、緊急報警等。
KVM延長器雙控制-音源融合分離

序列擴充
RS-232 (RJ-11轉RS-232轉接器) 序列延長器廣泛應用於數位電子看板、智慧教室及智慧家庭系統。Rextron KVM延長器雙控制訊號延長系統, 透過CAT.x線材連接,在Tx與Rx之間進行全雙工的資料傳輸,是一款具成本效益、基於硬體的解決方案,可提供遠端存取及控制任何RS-232通訊協定的裝置,且不需任何設定或配置。
  • CAT6 HDMI USB延長器, 由一台發射端(PC端)及接收端(控制端)單元組成
  • HDBaseT 3.0 影音工控訊號傳輸
  • 支援螢幕解析度高達5120x1440@60Hz ( 4:4:4 ), 4K@60Hz ( 4:4:4 )
  • 透過CAT6網線發送HDMI 2.0, USB 2.0及全雙工RS232訊號至接收端顯示器或投影機最遠達70~100米
  • 發射端及接收端皆具4個USB埠,提供前3後1個USB2.0設備設置,方便使用者輕易接入高速USB周邊設備
  • 接收端(Rx)滑鼠,鍵盤及螢幕用於操控發射端(Tx)電腦,距離達100米
  • 影音分配功能,本地端(發射端)及遠端(接收端) HDMI同步影音播放
  • 支援影像雙向傳輸功能,影音訊號本地端(發射端)及遠端(接收端) HDMI雙向傳輸
  • 影音切換功能,影像切換模式設置,發射端可選擇監看近端HDMI訊號或監看遠端回傳的HDMI訊號
  • 雙控模式: 近遠端皆可銜接鍵鼠螢幕,在本地端及遠端實現電腦雙邊操控功能
  • 支援獨立立體聲音頻傳輸可整合廣播系統
  • 影音融合與分離,發射端將聲音融合到HDMI再送出, 也可以在接收端將HDMI聲音分離出來,可整合廣播設備或影音後製工程
  • 支援全雙工RS-232通訊信號延長,適用於投影機架設布幕控制與門禁監視攝影系統串列訊號控制
  • 支援HDCP 2.2/ HDCP 1.4加密數位傳輸及藍光播放
  • HDMI CEC消費電子控制 (CEC Pass Through)
獨特EDID管理機制
  • 手動EDID複製
  • 自動EDID複製
  • EDID模擬功能
  • 支援16:9、21:9及32:9長寬比的顯示器

Model Name

EGBMU-M3015

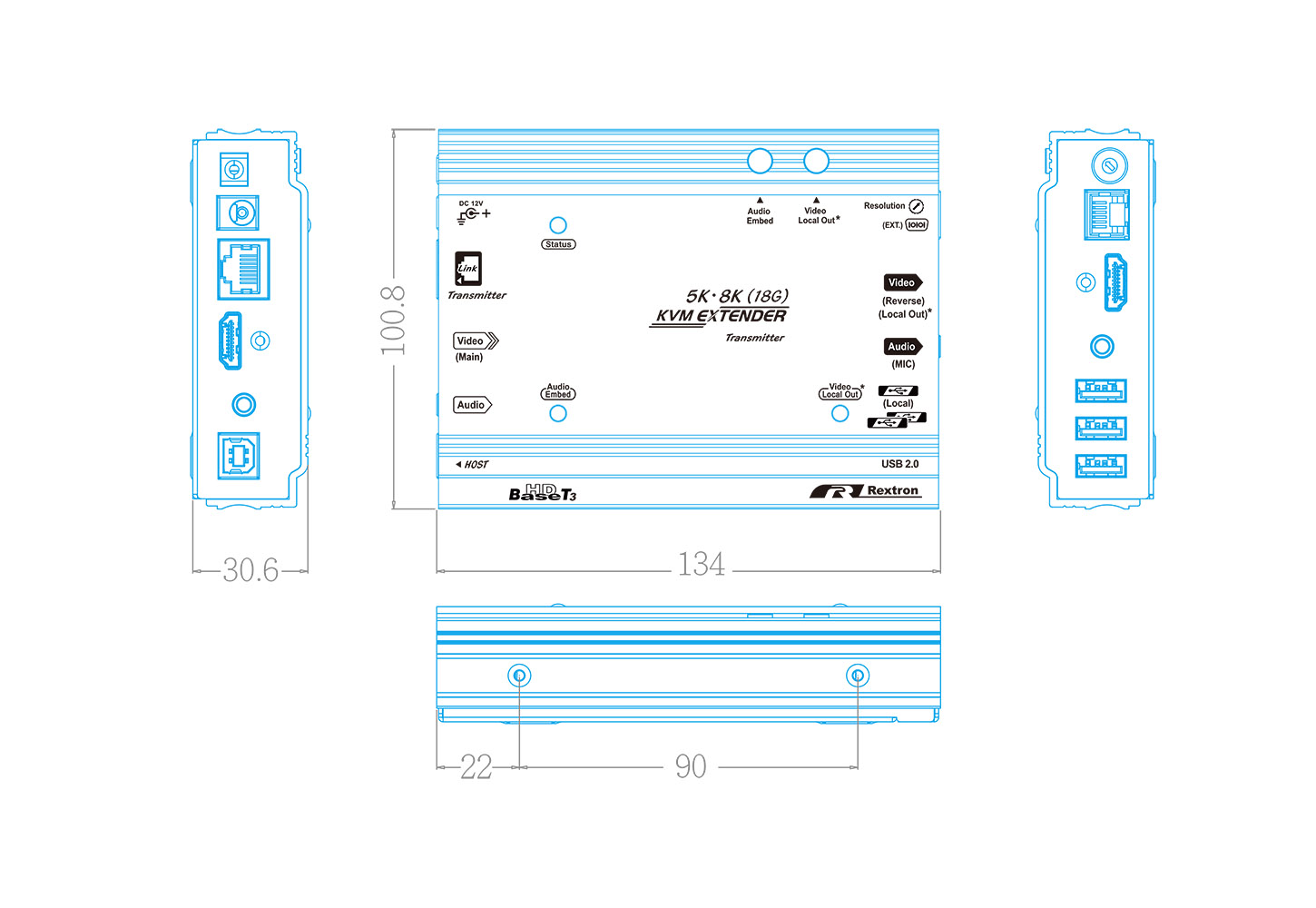

EGBMU-3015L (傳送端)

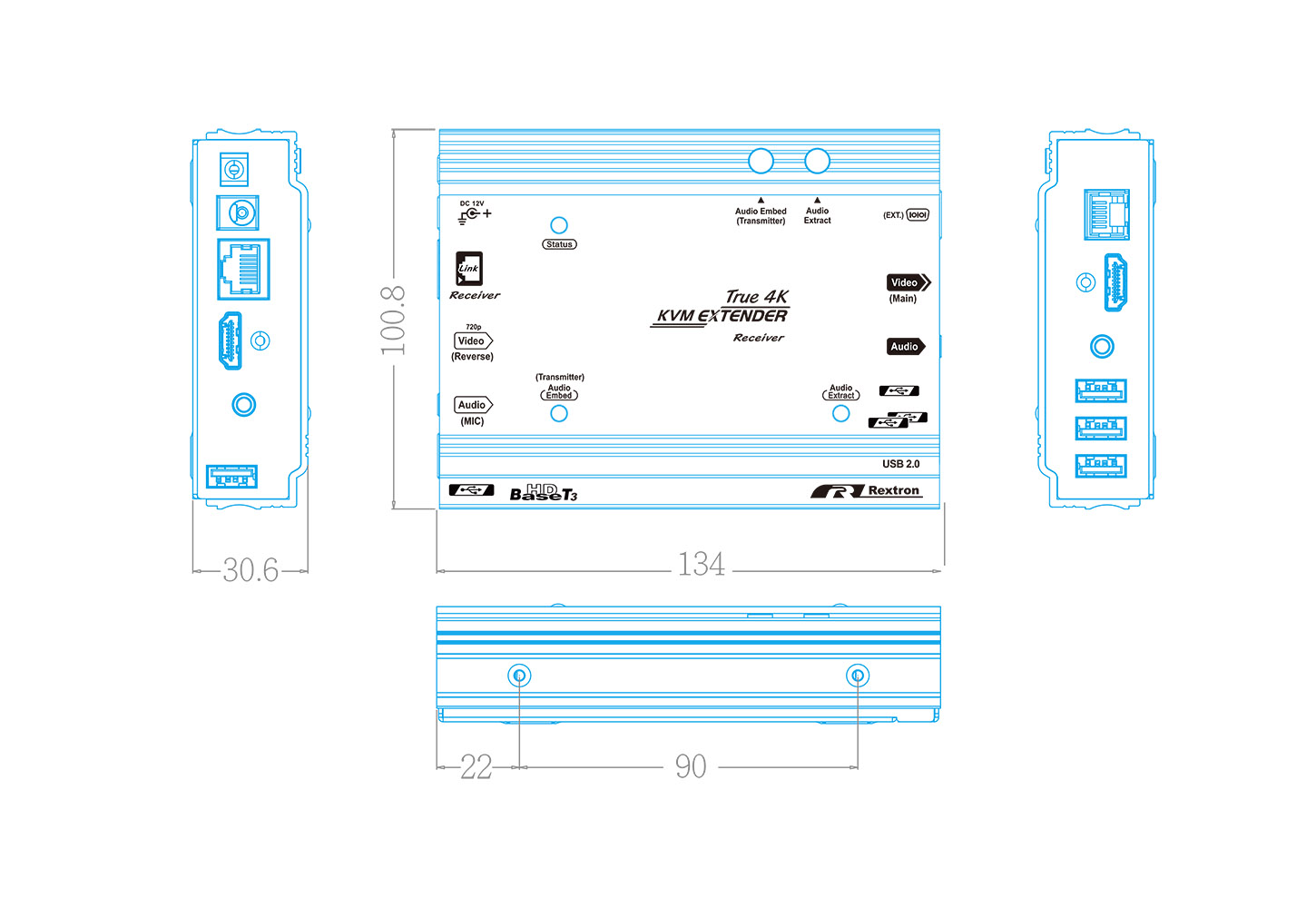

EGBMU-3010R (接收端)

  MAX.Resolution

5120 x 1440@60Hz (4:4:4)
3840 x 2160@60Hz (4:4:4)

  Special Resolution Support

5120 x 2160 / 5120 x 2880 / 3840 x 2160 / 7680 x 2160 / 3072 x 2048 /
3280 x 2048 / 4200 x 2800 / 2048 x 2048 / 2560 x 2880 / 3840 x 4320

  Video Interface

  HDMI 2.0 Input x 1

  HDMI 2.0 Output x 1

  USB 2.0 Extension

USB-B x 1
USB-A x 3

USB-A x 4

  Speaker Extension

3.5mm SPK Jack x 1 ( In )

3.5mm SPK Jack x 1 ( Out )

Independent Transmission or
Embed into HDMI Signal

Independent Transmission or
Extract from HDMI Signal

  Microphone Extension

3.5mm MIC Jack x 1 ( Out )

3.5mm MIC Jack x 1 ( In )

  Serial Extension

RJ11 x 1 ( RS232 )

  Push Buttons

Audio Embed x 1
Video Local Out / Video Return x 1

Audio Embed (Transmitter) x 1
Audio Extract x 1

  Rotary switch

EDID Auto Copy / EDID Manual Copy

  LED Indicator

Status x 1
Audio Embed x 1
Video Local Out / Video Return x 1

Status x 1
Audio Embed x 1
Video Extract x 1

  HDCP Compliance

HDCP 2.2 and HDCP 1.4

  HDBaseT Interface

RJ45 x 1 ( CAT.6a /CAT.7 )

  Extension Range

MAX. 70~100 Meters with CAT.6a / CAT.7
( CAT.6a Cable Should be Verified by HDBaseT )

  Auxiliary HDMI

1. HDMI 2.0 Local Out

( Not Used )

2. 720P Video Return ( Receiver-to-Transmitter )

  Power Supply

DC 12V ( >5.5W )

DC 12V ( 6.5W )

  Operation Environment

0~50°C, Humidity<80%

  Storage Temperature

-20~60°C

  Enclosure

Aluminum

  H x W x D (mm)

31 x 101 x 134

  Weight ( g )

404

403
